一、用途
電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率。
DMF-Y型電磁脈沖閥為淹沒式閥（亦稱嵌入式閥），它直接安裝在分氣箱上，具有更好的流通特性。壓力損失有所下降，適合于氣源壓力較低的工作場合。
二、工作原理
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。

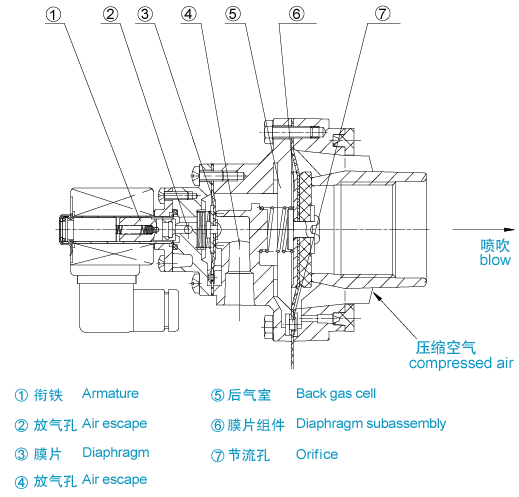

圖1 內部結構圖
三、型號含義
|
DMF
|
-
|
Y
|
-
|
X
|
-
|
S
|
-
|
X
|
|
|
|
|
|
|
|
|
|
|
|
電磁脈沖閥
|
|
淹沒式
|
|
公稱通徑
|
|
雙膜片
|
|
溫度等級
(1.2.3) |
| 型號規格選擇表 | ||||||
|
序號
|
型號規格
|
公稱通徑
|
膜片數
|
出氣口連接形式
|
重量 |
|
|
Inch
|
mm
|
|||||
|
1
|
DMF-Y-25
|
1"
|
25
|
1
|
G 1"
|
0.8kg
|
|
2
|
DMF-Y-40S
|
1 1/2"
|
40
|
2
|
G 1 1/2"
|
1.2kg
|
|
3
|
DMF-Y-50S
|
2"
|
50
|
2
|
60
|
2.5kg |
|
4
|
DMF-Y-62S
|
2 1/2"
|
62
|
2
|
75
|
3.0kg
|
|
5
|
DMF-Y-76S
|
3"
|
76
|
2
|
89
|
3.7kg
|
|
6
|
DMF-Y-90S
|
3 1/2"
|
90
|
2
|
102
|
5kg
|
|
7
|
DMF-Y-102S
|
4""
|
102
|
2
|
114
|
5.65kg
|
| 出氣口連接管外徑公差：+0.22～+0.44 | ||||||
|
工作壓力
|
0.2MPa-0.6MPa
|
||
|
工作介質
|
清潔空氣
|
||
|
電壓
|
DC24V
|
AC110V
|
AC220V
|
|
電流
|
0.8A
|
0.46A
|
0.23A
|
|
溫度等級
|
1
|
2
|
3
|
|
-25℃～ 80℃
|
-25℃～ 150℃
|
-25℃～ 230℃
|
|
|
-13℉～176℉
|
-13℉～302℉
|
-13℉～446℉ |
|
|
空氣相對濕度
|
≤85%
|
||
|
膜片壽命
|
噴吹100萬次或三年 |
||
|
閥體
|
ADC12鋁合金
|
|
卡簧
|
304不銹鋼
|
|
先導組件
|
430FR不銹鋼等材料
|
|
膜片
|
進口丁腈橡膠*
|
|
彈簧
|
321不銹鋼
|
|
緊固件
|
302不銹鋼 |
| *全部選用優質的進口成品膜片，膜片組件在制造過程中全部檢查，合格后再進入裝配線。每只成品閥都通電通氣進行噴吹檢驗。 | |

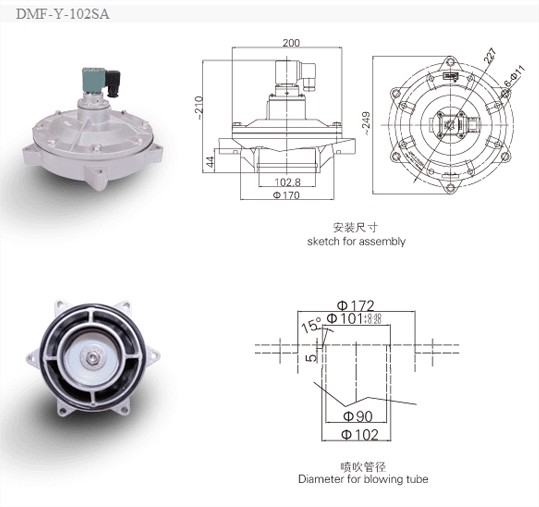

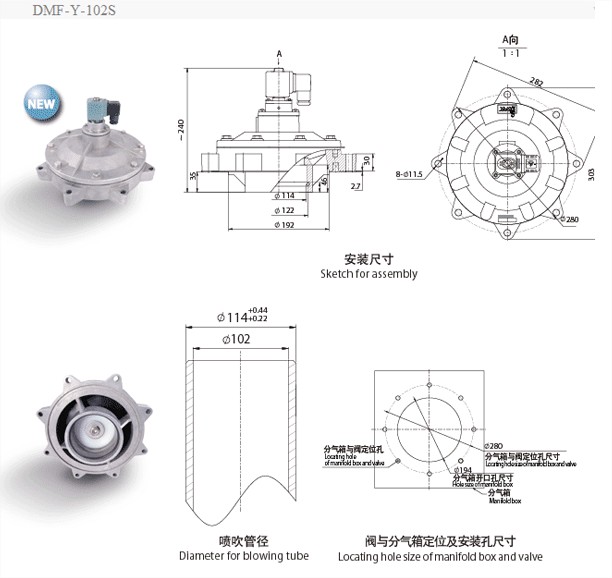

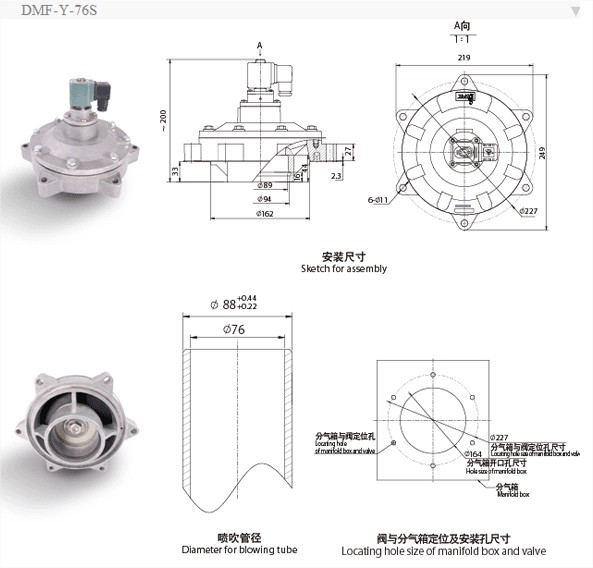

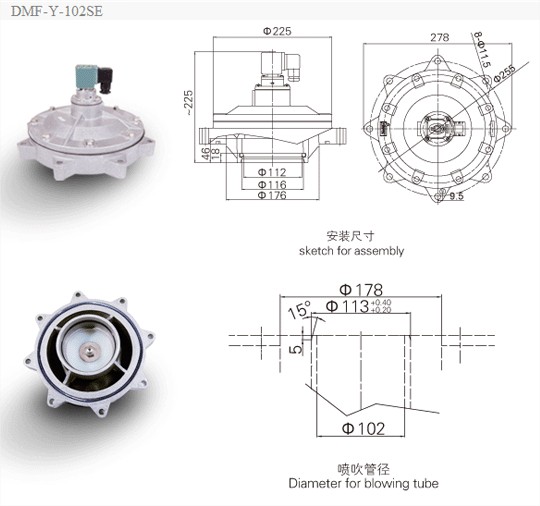

七、結構尺寸 (點擊瀏覽)
八、安裝方法

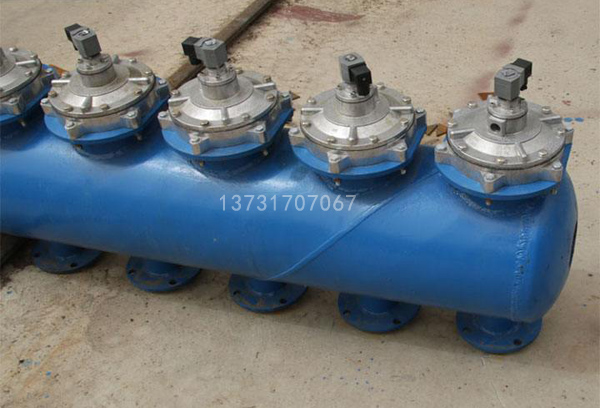

九、脈沖閥除塵器應用案例
十、常見問題 (點擊瀏覽)
